BALUN-CHOKE-UNUN ? Facciamo Chiarezza ...

La differenza fondamentale tra BALUN e UNUN risiede nel tipo di antenna che alimentano: il BALUN (Balanced-Unbalanced) collega linee sbilanciate (cavo coassiale) ad antenne bilanciate (dipoli), mentre l'UNUN (Unbalanced-Unbalanced) collega linee sbilanciate ad antenne sbilanciate (verticali, fili lunghi). Entrambi adattano impedenza e simmetria.

BALUN (Balanced to Unbalanced):
Utilizzo: Antenna a dipolo, Yagi, o comunque simmetrica rispetto a terra.
Funzione: Converte il segnale dal cavo coassiale (sbilanciato) in un segnale bilanciato per l'antenna.

Esempio: Balun 1:1 o 4:1 su dipoli.

UNUN (Unbalanced to Unbalanced):
Utilizzo: Antenna a stilo (verticale), Long Wire, o antenne asimmetriche.
Funzione: Adatta l'impedenza tra il cavo coassiale (sbilanciato) e l'antenna sbilanciata, solitamente trasformando impedenze alte in basse (es. 4:1, 9:1, 16:1).

Caratteristica: Spesso gestisce correnti di modo comune senza richiedere una simmetria perfetta.

In sintesi : il BALUN gestisce il passaggio simmetrico/asimmetrico (oltre l'impedenza), mentre l'UNUN si concentra quasi esclusivamente sull'adattamento di impedenza tra sistemi asimmetrici.

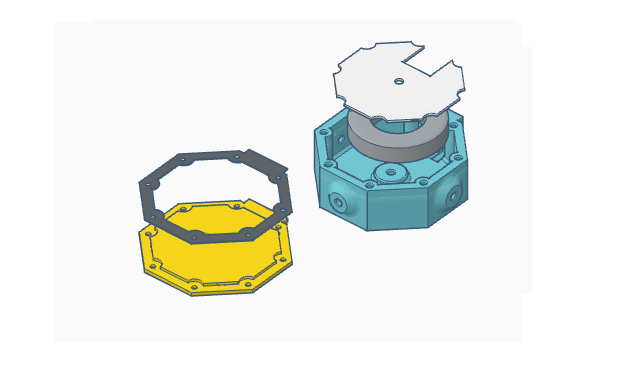

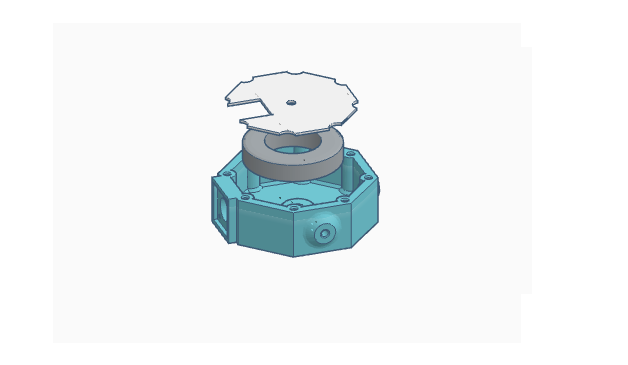

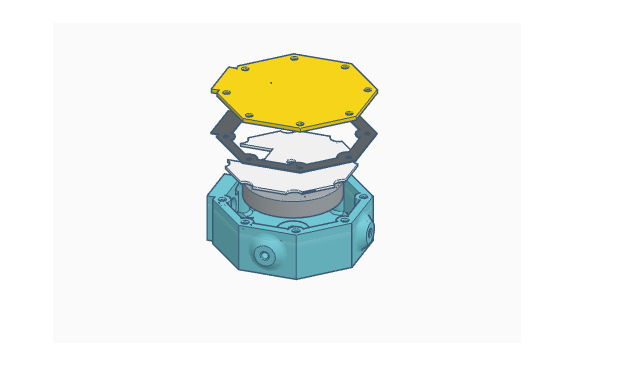

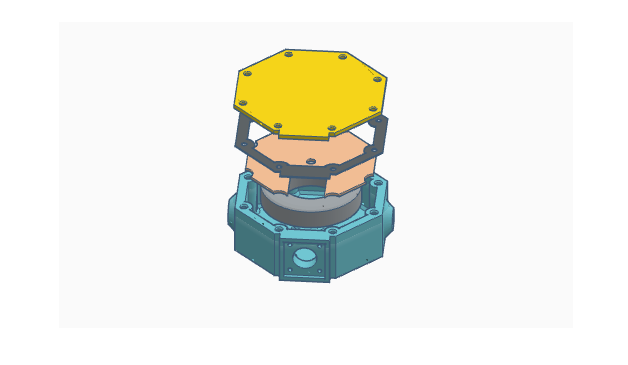

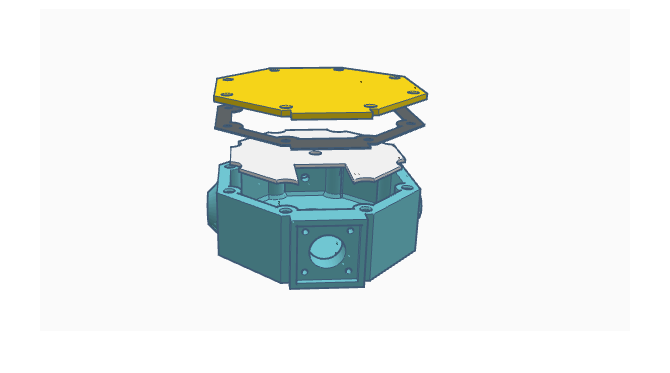

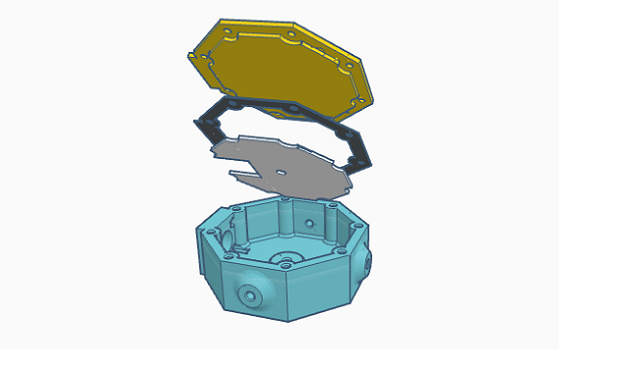

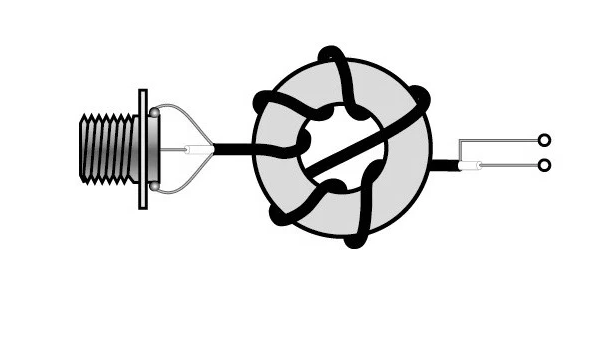

CHOKE (Strozzatore)
Un problema abbastanza comune è rappresentato da segnali a radiofrequenza di una certa intensità che seguono percorsi non previsti con effetti di solito non graditi. A molti è successo, specialmente usando antenne filari (anche con valori di SWR decenti), di vedere il TRX spegnersi quando si va in trasmissione oppure la tensione di alimentazione scendere non appena si supera un certo livello di potenza o di avvertire formicolii alle mani toccando il telaio del TX. Questo tipo di fenomeno è principalmente dovuto a correnti a radiofrequenza che raggiungono la terra scorrendo lungo l’esterno della linea coassiale.
Il CHOKE ha quindi l'unico compito di impedirne lo scorrimento, evitando che la linea di discesa diventi involontariamente parte del sistema radiante.

Per chi volesse approfondire l'argomento, consiglio la visione dei dettagliatissimi : Tutorial di IW2FND su YouTube.


BUON DIVERTIMENTO!
