Con l'intento di fare maggiormente conoscere il mondo ATV, vi proponiamo il materiale necessario alla preparazione e messa in funzione di una stazione televisiva amatoriale a basso costo e alla portata di tutti (  in quanto a strumentazione per la messa a punto ).

Il materiale proposto permette di attivarsi in ATV sulle bande :

  •  23 cm.   1.2 GHz

  •  13 cm.   2.4 GHz

Dopo un attento esame di quanto pubblicato sui siti e sulle riviste del settore ATV, abbiamo notato che la maggior parte delle realizzazioni "basso costo" proposte, fanno uso di moduli preassemblati, lasciando all'autocostruttore il compito di progettare e costruire l'elettronica di gestione ( ... la solita PIC ) ed il firmware relativo.

Verificata quindi la vasta disponibilità di materiale informativo in rete ed il fatto che la quasi totalità dei RX/TX ATV proposti utilizza lo stesso Modulo Hardware, non abbiamo voluto discostarci da una soluzione fatta da chi, da anni, opera in ambito ATV e ....


.....la scelta è caduta sui noti moduli



Modello

Descrizione
FM1200TSIM Modulo TX  1.2 GHz  50 mW out
FM1200RTIM Modulo RX  1.2 GHz
FM2400TSIM Modulo TX  2.3 GHz  25 mW out
FM2400RTIM Modulo RX  2.3 GHz
FM2350TSIMP Modulo RX  2.3 GHz  200 mWatt out
DFM1200TSIM TX completo 1.2 GHz  50 mW
DFM1200RTIM RX completo 1.2 GHz
DFM2400TSIM TX completo 2.3 GHz 25 mW
DFM2400RTIM RX completo 2.3 GHz
DFM1200TM1W TX miniatura 1.2 GHz 4 CH  1Watt out
DFM2350TSIMT TX completo 2.3 GHz 200 mWatt out
PA2300_1W Amplif. lineare 2300-2500 MHz 25 mW in / >1.5W out
LCD_SINTO2 Sintonia LCD 2x16 RX/TX 1200/2300
LCD_SINTO4 Sintonia LCD 4x20 RX/TX 1200/2300



Gli RX/TX completi ( demoboard ) vengono forniti con il firmware, su PIC per la gestione del PLL, originale del produttore mentre tutta la documentazione relativa ( schema elettrico, layout, modifiche apportabili all'hardware e al firmware )
e gli schemi applicativi per la realizzazione di circuiti accessori ( Sintonia LCD ) è possibile scaricarli dal sito così come il Firmware per gestire l' I²C-Bus/PLL in modo "personalizzato".



 RF Receiver Module 2.4GHz or 1.2GHz

FM2400TSIM  - 2.4 GHz
FM1200TSIM  - 1.2 GHz



Key Specifications/Special Features:
  • One input connector: F connector or SMA connector optional
  • Nominal input impedance: 75 ohms
  • Tuning circuit: built-in PLL
  • IF frequency: 479.5MHz center
  • IF bandwidth: 16MHz or 27MHz optional
  • Demodulation: phase locked loop (PLL)
  • Video output polarity: negative
  • Operating temperature: -10 to +60 degrees Celsius
  • Power supply (terminal +5V): +5V( +/-) 0.1V
    Power supply (terminal +12V): +12V(+/-)0.1V
  • Input VSWR: typ 2.0, maximum 3.0
  • Noise figure: typ 3.5dB
  • Local leakage at input terminal: -63dBm
  • Tuning voltage curve: minimum 5V and maximum 10V
  • Local oscillator +B shift: maximum +/- 0.8V
  • Local oscillator temperature drift (-10 to +60 degrees Celsius: maximum +/- 1.3V
  • Electrical properties: input level -45dBm
  • Current consumption (terminal +5V): minimum 190mA typ 240mA, maximum 290mA
  • Current consumption (terminal +12V): minimum 0.5mA, typ 1.0mA, maximum 3.0mA





RF Transmitter Module 2.4GHz or  1.2GHz

FM2400RTIM  - 2.4 GHz   15 mW
FM1200RTIM  - 1.2 GHz   25 mW
FM2350TSIMP - 2.4 GHz  200 mW



Key Specifications/Special Features:

  • Supply voltage: 12V +/- 0.2V
  • Input impedance: 1.3K typ
  • Input signal level: 1Vp-p typ
  • Modulation FP 2480MHz: 12MHz typ
  • Differential gain: minimum -8% to + maximum 8%
  • Differential phase: minimum -8 to maximum +8 degrees
  • S/N: minimum 45dB
  • Output level taper (Fp2300 to 2400MHz): typ 4dB, maximum 6dB
  • Input impedance: typ 1.4K ohms
  • Modulator: min. 35kHz, typ 40kHz, maximum 45klHz
  • Distortion factor: maximum 3%
  • Video carrier frequency: minimum -50kHz, typ fp, maximum +50kHz
  • Video output level: minimum 5dBm, typ 9dBm, maximum 13dBm
  • Audio output level difference(P/S ratio): minimum 22dB, typ 27dB, maximum 32dB
  • Audio carrier frequency: minimum -8KHz, typ fp, maximum +8dB
  • OUT-band spurious: minimum 50dB, typ 55dB
  • IN-band spurious within bandwidth: minimum 60dB
  • Output impedance: typ 75 ohms
  • IF connector: F connector or SMA connector optional

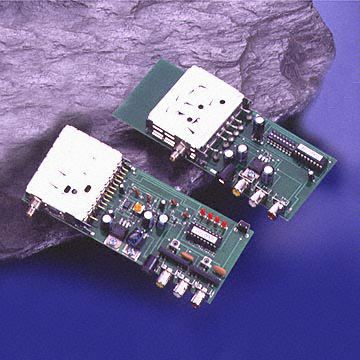

RF Module Demo Board (PLL) 4 to 8 Channels RF Extender (2.4GHz, 1.2GHz available)

Ricevitori

DFM2400TSIM  - 2.4 GHz
DFM1200TSIM  - 1.2 GHz

Trasmettitori

DFM2400RTIM  - 2.4 GHz   25 mW
DFM2350TSIMT  - 2.4 GHz   200 mW
DFM1200RTIM  - 1.2 GHz   45 mW

Key Specifications/Special Features:

  • Module and programmed IC on  board
  • Basic wireless receiving/transmitting functions
  • Four LED indicators and one pushbutton for channel selection
  • Auto-scan channel selection also available
  • Properties:
    • Dimensions: 147 x 58 x 17mm
    • Power supply: +15VDC 500mA
    • Input frequency: 1240MHz, 2.4GHz

Disponibile Firmware opzionale su PIC programmati per passi da 125-250-500-1000 kHz sia per 13 che 23 cm.
con gestione di Sintonia LCD + Tasti UP/DOWN + Tasto Memoria



Transmitter:  DFM1200TM1W ( di difficile reperibilita' )
  • 1230-1250 MHz.
  • Video Output Level: 30 dBm.
  • 4 Channel Setup with slide switch.

Modello Sperimentale in via di test per adattamento banda 1.2 GHz amatoriale  ( origine 1180-1200 MHz ).
Il modulo in nostro possesso, modificato per 1240 MHz, ha mostrato di non avere strumentalmente e praticamente subito variazioni rispetto a quanto dichiarato dal costruttore.


PA2300_1W

 Booster RF per la banda dei 2,4 GHz con guadagno di 20 dB e con potenza massima di oltre 1 watt (30 dBm).

Caratteristiche Elettriche :

minimo

tipico

massimo
Frequenza

2350

2450

2500

MHz

Guadagno

17

20

17

dB

Potenza di ingresso:

10

13

15

dBm

Potenza di uscita:

29

30

30.5

dBm

Efficienza:

30

33

35

%

Tensione di alimentazione:

8.5

9

9.5

V

Assorbimento a riposo:

140

150

160

mA

Assorbimento in funzione:

500

550

600

mA

Dimensioni:  50 x 70 x 20 mm
Connettori IN/OUT: SMA
Peso: 85 grammi



Tutti i marchi e le immagini sono proprietà di Comtech Ltd. Co.

I moduli Comtech sono reperibili in Europa presso :

ITALIA              ( Board 13 cm )

 FUTURA         http://www.futurashop.it/

§  Chi fosse a conoscenza di fornitori nel nostro Paese è invitato a segnalarcelo.  TNX

INGHILTERRA   ( Board 13 cm / 23 cm )

   13cm.com    http://www.k9.derbycounty.co.uk/index.html
*  G1MFG        http://www.g1mfg.com/   ( attualmente vendite sospese per nuove leggi inglesi in materia )

FRANCIA          ( Board 13 cm  e Moduli Ibridi per 23 cm ... ma carissimi ! )

   Infracom        http://www.online.infracom.fr
   Comelec        http://www.comelec.fr/categorie2.asp?cat=1&sscat=

GERMANIA       ( Moduli 13 cm / 23 cm + Board )

   Lechner        http://www.lechner-cctv.de/produkt-ubersicht.php?ID=4&HG_ID=8

OLANDA       ( Moduli 13 cm/23 cm + Board + PIC + RX/TX fino a 1 Watt completi di sintonia LCD )

**   MobiComm    http://www.mobicomm.net/



     A nostro parere ....

     *    I più competenti tecnicamente. Ottimo il manuale con le migliorie da apportare. Attualmente ha sospeso le vendite
          in relazione alle nuove normative inglesi in materia. Peccato! ... speriamo possano riprendere l'attività.
     **   I più competitivi per il prezzo.  Numerosi gli accessori disponibili e unici a disporre della demoboard da 1 Watt !
          Interessantissimi i RX/TX completi di sintonia LCD per i 1200 MHz da 100 mW e da 1 W  low-cost !!
          Serietà e rapidità di consegna -- VIVAMENTE CONSIGLIATO --






®2005 G.A.L.
