INFORMAZIONI GENERALI La distanza tra l'antenna ed il piano riflettente andrà regolata per avere il minimo di ROS o il maggior guadagno o un lobo di radiazione ottimale. Un piccolo pezzetto di vetronite terrà separate le losanghe nel punto di incrocio
|
|
Doppia

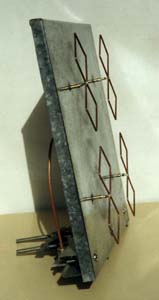

Losanga per 1255 MHz |

La calza del cavo coassiale può essere messa a massa nel punto di passaggio attraverso il piano del riflettore |
|
|

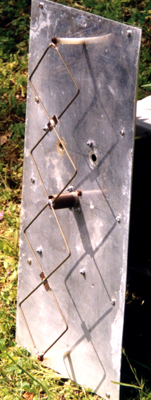

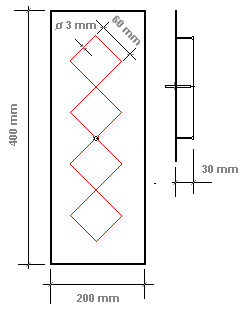

L'antenna è posizionata a 30 mm dal piano del riflettore. |
|
|

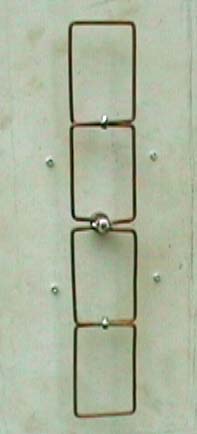

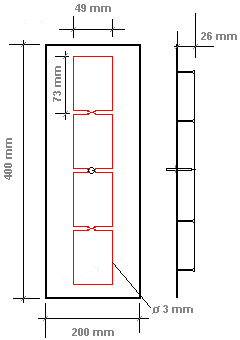

L'antenna è posizionata a 21 mm dal piano del riflettore. Questa versione costruita in forma rettangolare e da prove eseguite permette un guadagno leggermente migliore di quella a forma di Losanga. |
|
Quadrupla

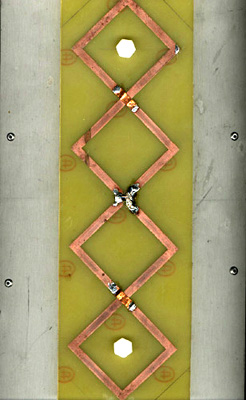

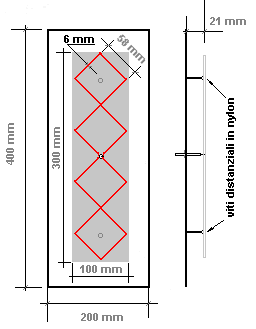

Losanga 1255 MHz su circuito stampato |

L'antenna è posizionata a 21 mm dal piano del riflettore. |
|
Il Guadagno E' un po' illusorio dare al guadagno un valore assoluto, diciamo che comparando le misure con quelle eseguite sulla 23 elementi Tonna data per 18,1 dBi ( 15,8 dBd ) possiamo dare i seguenti valori arrotondati : Quadrupla in filo di rane : 11,5 dBd Quadrupla in circuito stampato : 10 dBd Doppia losanga in filo di rame : 7dBd La Direttività Tutte le antenne presentano la stessa direttività sul piano orizzontale: 2x30° a -3 dB 2x40° a -6 dB 2x50° a -10 dB |
