| Il pilotaggio si effettua
      utilizzando un PIC 16F84 con visualizzazione della frequenza su un display
      LCD da 1 linea per 16 caratteri.  Attenzione !!  Esistono in
      commercio due tipi di LCD : La modalitą di gestione č diversa
      per i due tipi di LCD.  Se visualizzate sul vostro LCD una riga di
      soli 8 caratteri avete utilizzato l'LCD  sbagliato.  Ma vediamo
      le funzionalitą : Anzitutto il circuito č utilizzabile sia per i moduli RX
      che TX  in 23 cm. e 13 cm.  L'unica diversitą consiste nel
      firmware caricato sul PIC.

        2 pulsanti permettono di
      aumentare o diminuire la frequenza ( UP/DOWN ) secondo un passo a scelta
      tra 125,250,500 kHz e 1 MHz selezionabile dal 3 pulsante. Un quarto
      pulsante permette di memorizzare la frequenza desiderata, mentre il quinto
      pulsante permette di selezionare il VFO A oppure il VFO B Il programma č scritto in
      PICBASIC e compilato con PBP ( Pic Basic Pro ). I files xxx.BAS sono i
      sorgenti e quelli xxx.HEX sono gią compilati e pronti per essere
      utilizzati sul programmatore del PIC. Non dimenticate di connettere le
      2 resistenze di pull-up da 4k7  tra l'uscita I2C e i + 5V
      !!
 23 Ottobre 2003 Ed eccoVi anche lo stampato
      doppia faccia ....

 Per una realizzazione "pulita" č
      stato realizzato su doppia faccia, ma dato l'esiguo numero delle piste
      lato componenti, č chiaramente possibile realizzarlo anche a singola
      faccia o meglio ancora su "mille fori". Sono state previste inoltre le
      connessioni a futuri ampliamenti del Firmware con funzionalitą che possono
      richiedere la presenza di ulteriori pulsanti. 26 Novembre
      2003  ECCO LA VERSIONE SINGOLA FACCIA
      ....



          |
 |

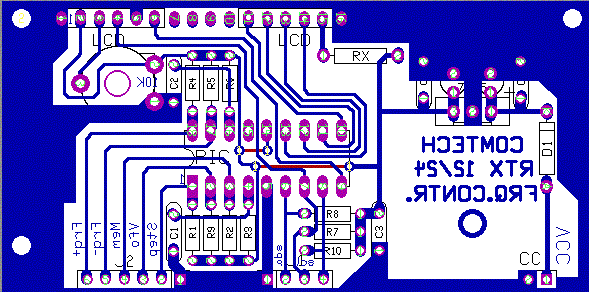

          |  Lato Componenti e loro
            disposizione
  Lato Rame
 Attenzione !   Le
            immagini non sono in scala 1:1   |  Buona ATV con i moduli
