Veramente compatto ...
TRASMETTITORE ATV COMPATTO
by HB9AFO
Versione 1200 MHz - 20 mW
|
|
||
|
E' praticamente un TX per "capsula dentaria" |

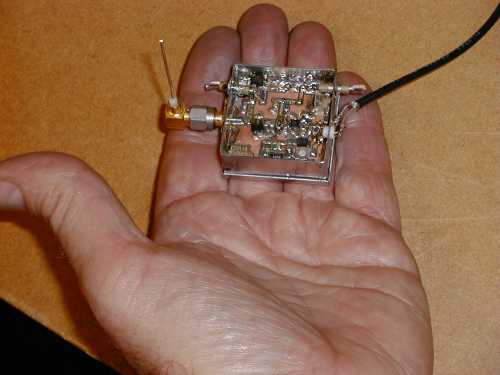

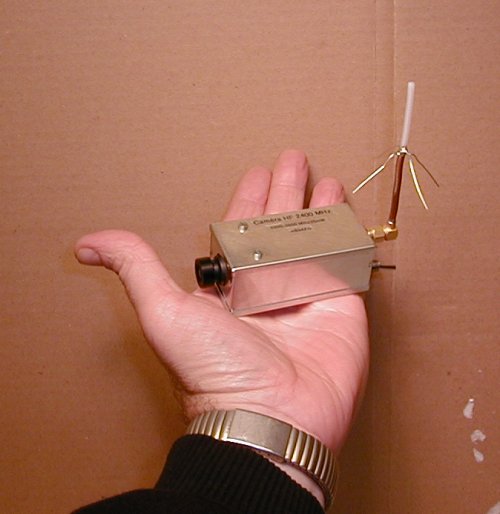

Si tiene in mano |

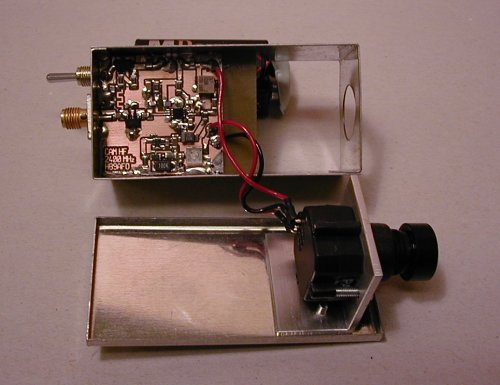

ho tagliato i lati del contenitore per abbassare l'altezza |
Caratteristiche della versione a 1200 MHz del TX ATV miniatura.

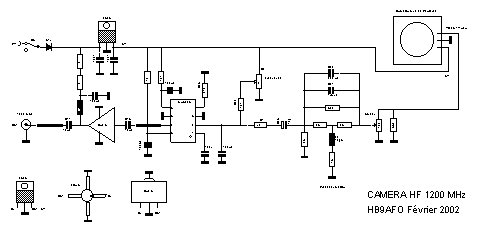

VCO MAX2754 + MMIC GALI-5 + preenfasi + stabilizzazione 5V
Gamma di frequenza: de 1010 a 1315 MHz, la totalità della nostra banda 23cm è coperta.
Potenza di uscita da 16 mW (1010 MHz) a 28 mW (1315 MHz)

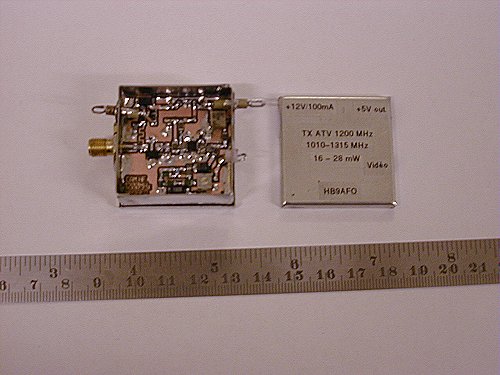

Dimensioni dello stampato : 35 x 35 mm su substrato FR4 1,5 mm

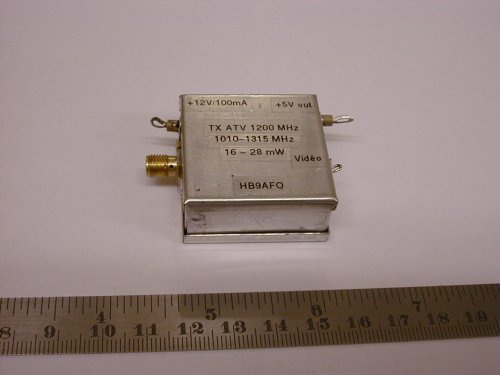

Contenitore: 17 x 35 x 35 mm
Alimentazione: 12V / 100 mA

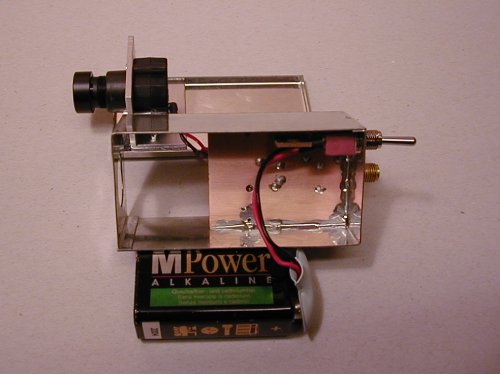

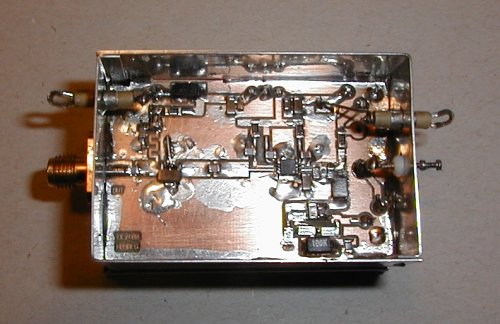

Altre immagini del TX ATV miniatura
 |
 |
 |
||
|
||||
