L'antenna a slots ( 30 ) è
sicuramente la parte meccanicamente più complessa del Ponte IQ2BG e
richiede una certa padronanza nel trattare la "materia prima" oltre la
disponibilità di adatta strumentazione ( fresa a controllo numerico ) per
operare sullo spezzone di guida d'onda utilizzato ove ricavare le 30
fessure ( slots ) necessarie. Superfluo sconsigliare una operazione
artigianale nella creazione degli slots, date le tolleranze in gioco che a
10 GHz rientrano nell'ordine dei 1/10 di mm. e quindi difficilmente
ottenibili con "lavori di lima". Inoltre lo spezzone in guida
necessario è decisamente costoso ed il minimo errore, in relazione anche
all'elevato numero di slots da realizzare, porterebbe inesorabilmente al
decadimento prestazionale dell'antenna rendendola di fatto
inutilizzabile. Trovate quindi un amico dotato di strumenti adatti (
in tutti i sensi ... HI ! ) o di una officina disponibile a prepararvi il
"gioiellino" ed i supporti in ottone per il sistema di
regolazione/taratura.
Ma vediamo subito il materiale
necessario per la realizzazione, anticipandovi che la scelta di un
profilato in ottone con le caratteristiche adatte è un po' una scelta
obbligata, dato che il mercato non offre l'equivalente in alluminio a
parità di dimensioni e che la lavorazione di questo materiale, in termini
di precisione realizzativa, è nettamente inferiore all'ottone.
MATERIALE
NECESSARIO
mm. 800 di profilato 25 x 12,5 x
1 mm ( L x H x S ) OTTONE ( o spezzone di guida d'onda
) mm. 60 di piatto 10 x 23 di
alluminio pieno di ALLUMINIO di ottima qualità per i tamponi mm.
50 di barra 30 x 30 di ottone
per slitta di bloccaggio tampone/viti ( 3 ) di taratura. mm.
6 di filo in argento o rame argentato di 1 mm di
spessore per il lanciatore. n.1 Connettore SMA - Femmina da pannello di
ottima qualità. n.2 Viti M4 in INOX lunghe 60 mm per movimento di
precisione tamponi. n.2 Viti M4 in OTTONE lunghe 5 mm per
fissaggio slitta. n.2 Viti M3 in OTTONE lunghe 5 mm per
bloccaggio definitivo tamponi. n.7 Viti M3 in INOX lunghezza 10
mm per sistema di taratura impedenza e fissaggio SMA n.4 Dati M4 in
INOX per supporto movimento tamponi. Lega stagno/argento Q.B. per
saldatura su ottone supporto gruppo accordo ( 3 viti ) e SMA con relativo
lanciatore.
N.B. Il connettore SMA è
preferibile che non sia saldato direttamente sul profilato ma fissato con
4 viti 3M su una piazzola in ottone, come per le 3 viti di taratura,
saldata sulla guida. Questo per evitare danneggiamenti al
profilato che potrebbe venire deformato dalle viti di fissaggio e per
garantire una migliore impermeabilità ( che rimane comunque funzione del
tipo di radome utilizzato per proteggere il sistema dagli agenti esterni
).
Bene !.... mettiamoci all'opera e
guardiamo un po' i disegni del progetto.

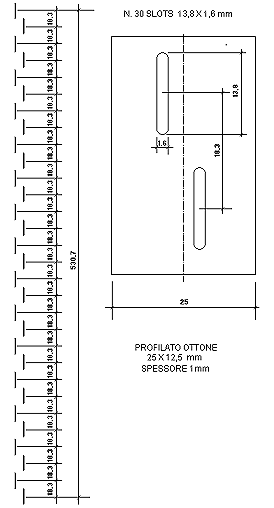

STRUTTURA DELLE FESSURE (
slots ) E DIMENSIONI
CLICK SULL'IMMAGINE
PER INGRANDIRE

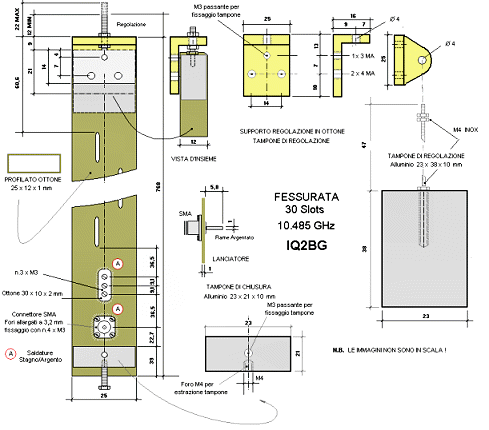

PARTICOLARI SISTEMI DI
ALIMENTAZIONE E TARATURA
CLICK SULL'IMMAGINE PER
INGRANDIRE
COME PROCEDERE
... lo saprete alla
prossima puntata !
|
