Chi ha detto che le festività sono fatte per poltrire dopo abbondanti libagioni in compagnia di amici e parenti, ha dimenticato di aggiungere che rendono disponibili una quantità incredibile di contenitori ( vuoti ) che, invece di finire nella spazzatura possono continuare con onore la loro vita con funzione di "radome"  o persino di antenna .  Con questo non voglio proporvi l' antenna "patume", ma avvisarvi per tempo prima che la vostra Signora affidi al sacco dell'immondizia preziose vaschette  plastiche per alimenti ( mascherpone/yogurt ) e mitici barattoli di birra da 77cc/1-2 Lt.   Non buttiamo anche i contenitori del Caffè e dei Pelati formato Famiglia. Metteteli in salvo !  Serviranno ......sempre naturalmente che decidiate di costruirvi una delle antenne che vi propongo.

Non sono antenne "nuove", ma consolidate realizzazioni che da tempo svolgono con merito il loro compito ed i progetti delle quali ho raccolto nei lunghi giorni invernali girovagando sulla rete delle reti.

Un grazie quindi agli autori che sono riportati con il loro Call per ciascun progetto presentato.



ELENCO DEI PROGETTI :

• Antenna in guida d'onda circolare ( Barattolo)

• Yagi 23 el                17.5 dB   per ATV e WiFi

• Uda-Yagi 9 El          12.5 dB  2457 MHz

• miniYagi 4 El               9 dB 2450 MHz

• Pannello per i 13 cm.                 14 dB 2320-2440 MHz    by IW3HNP

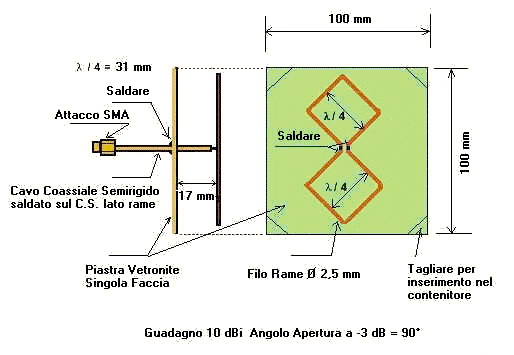

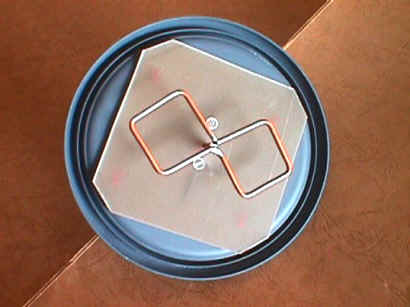

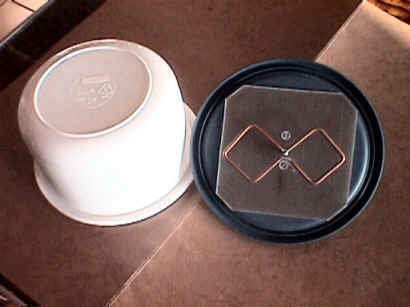

• "Mascherpone" per i 13 cm.        10 dB 2400 MHz            by F1MHS

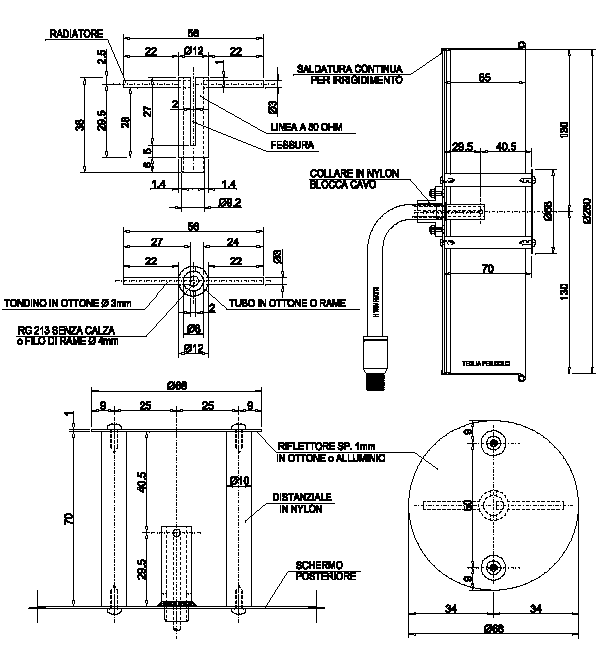

• Back-Fire per i 13 cm.                15 dB 2450 MHz            by IW3HNP

Antenna in Guida d'onda circolare ( "BARATTOLO" ) per 13 cm. e 23 cm.

Frequenza  : 1.3 GHz
Supporto utilizzato : Contenitore Olio vegetale da 20 Lt.
Diametro ( D ) = 279 mm
Lunghezza ( 3/4 Lg ) = 356 mm
Distanza dal fondo dipolo ( 1/4 Lg ) = 73 mm
Lunghezza dipolo  ( 1/4 Lo ) = 50 mm

Frequenza  : 2.3 GHz
Supporto utilizzato : Contenitore Caffè da 1Kg .
Diametro ( D ) = 150 mm
Lunghezza ( 3/4 Lg ) = 190 mm
Distanza dal fondo dipolo ( 1/4 Lg ) = 48 mm
Lunghezza dipolo  ( 1/4 Lo ) = 26 mm

Source values: f= GHz       D= mm

Results: Lo = 125 mm     Lo/4 = 31 mm Lg = 184 mm     Lg/4 = 46 mm

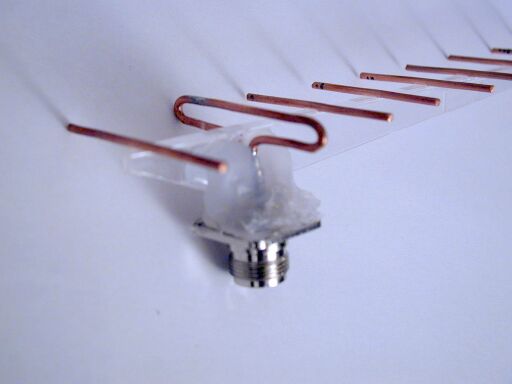

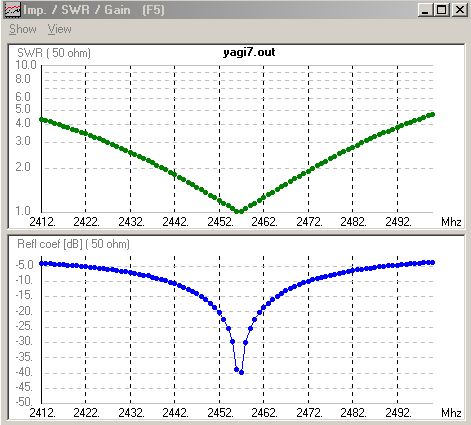

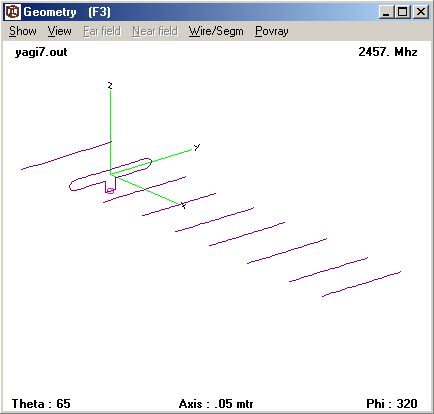

Antenna Uda-Yagi 9 El  ottimizzata per  802.11b ( 2457 MHz )

Questa antenna è stata calcolata utilizzando il programma di simulazione 4NEC.

Ho impostato il programma per ottimizzare sia il guadagno massimo che l'adattamento all'impedenza di 50 ohms.  Il diametro del filo utilizzato è importante e corrisponde a 4 mmq . Gli elementi sono fissati su una armatura plastica ricavata dalla custodia di un CD tagliata e incollata a misura.

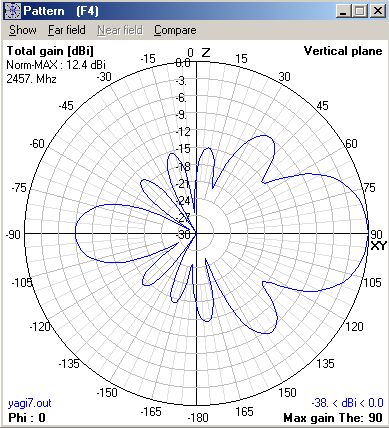

Il guadagno teorico è di circa 12.4dB, la sua lunghezza complessiva di 22 cm, larghezza 6 cm ed altezza di 5 cm.

Le dimensioni sono :

 Elem    lunghezza     distanza (mm)
 1       55.6         -31.3       (riflettore)
 2       49.7           0         (radiatore)
 3       50.3           25
 4       44.6           50.2
 5       48.0           76
 6       46.5           99.7
 7       49.0           128.4
 8       48.4           158.9
 9       48.7           182.9

YAGI 23 Elementi oltre 17.5 dB per ATV e WiFi in banda 13 cm.

Tutti gli elementi parassiti sono elettricamente a massa e sono costruiti con tondino in Al da 3 mm di diametro.
Il dipolo è costruito, per semplicità costruttiva ( piegatura ) in filo di rame da 2.5 mm

L'adattamento del dipolo ripiegato ( 300 Ohm ) alla linea di discesa ( 50 Ohm ) è fatto con il tradizionale trasformatore 4:1

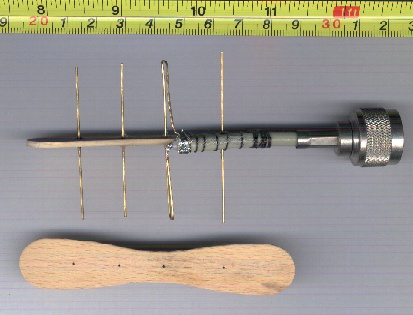

MINIYAGI   "PALETTA DI GELATO"

Dal progetto originale questa 4 El "Paletta di gelato" ....9dB

 in alternativa ....

 Elem    lunghezza     distanza (mm)
 1       58           0       (riflettore)
 2       53.5         20      <- radiatore, è un 'folded dipole'...
 3       52           35
 4       51.5         50

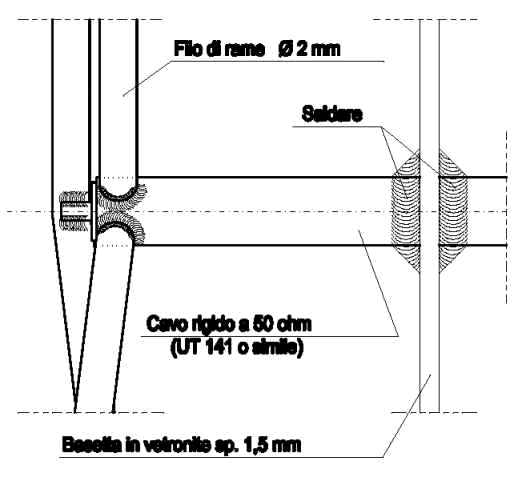

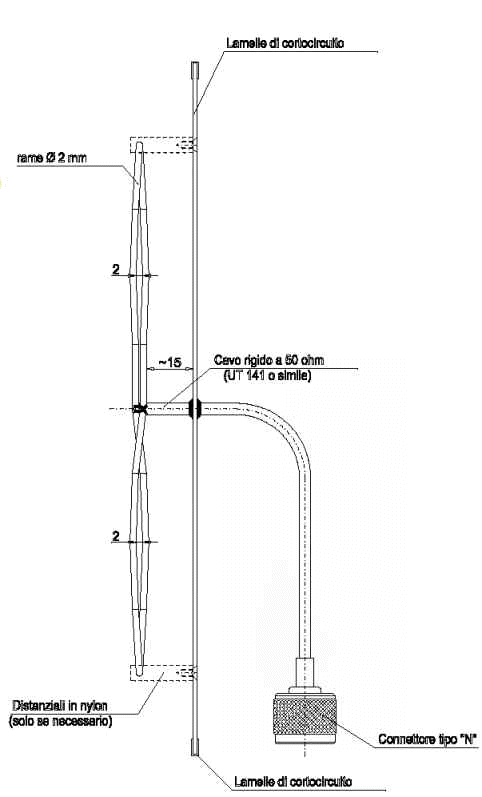

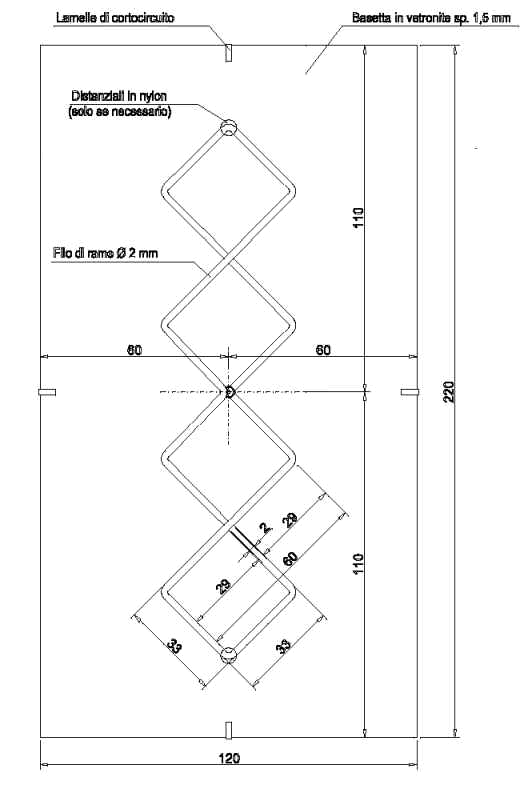

Antenna a Pannello per i 13 cm.  14 dB 2320-2440 MHz   by IW3HNP

Un pezzo di vetronite doppia faccia, filo di rame da 2 mm e poco altro per
andare "alla granfe" in 13 cm.   E per radome .... una vaschetta per alimenti.

• Scarica il file di progetto
