"S" Meter &  Volt Meter

per Comtech DFM1200TSIM

ATV RX per i 23 cm.







Se il Modulo Tuner viene installato verticalmente, avremo disponibile lo spazio per aggiungere un piccolo strumento da 200 uA ed utilizzarlo come "S" Meter ( con un eventuale funzione aggiuntiva di Voltmetro selezionabile mediante switch )  alla nostra Demo Board.

Potremo inoltre provvedere lo strumento di illuminazione inseribile mediante un secondo switch





ATTENZIONE !!  operazioni valide solo per il Modulo RX 23cm

Iniziamo con il rimuovere i 15 pin del Modulo Tuner Start  dal circuito stampato della Demo Board.



MODIFICHE AL MODULO RX PER 23 cm.

Date le caratteristiche costruttive del Modulo ( SMD ), si raccomanda l'utilizzo di strumenti adatti e se ne sconsiglia la modifica a chi non ha esperienza con detta tecnologia, pena la sicura distruzione del Tuner.

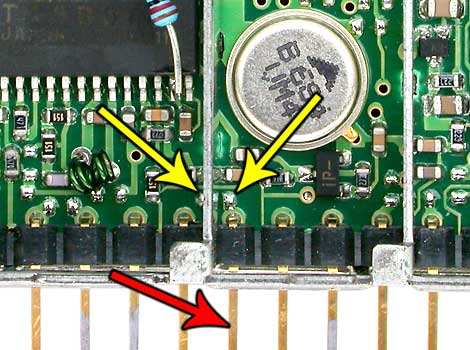

Sul Tuner localizzate le due piazzole poste ai lati della parete metallica come indicato in figura dalle frecce gialle.  Saldare un filo sottile per unire le due piazzole ( attenzione a non creare cortocircuiti con la parete metallica !! ).

 Il segnale necessario sarà ora disponibile sul pin  indicato dalla freccia rossa..



POSIZIONAMENTO IN VERTICALE DEL TUNER

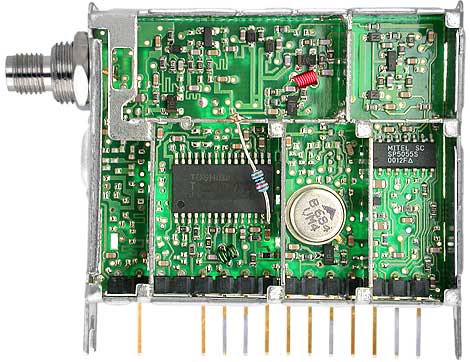

Il condensatore da 220 uF 10V (nel cerchio in giallo) andrà sostituito con uno di diametro inferiore per permettere l'installazione in verticale del modulo.

Attenzione ! La tensione di lavoro deve essere di 10 V.

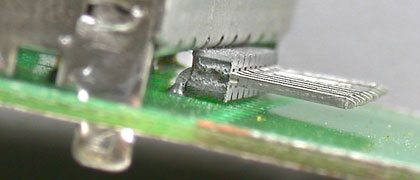

Ora installare un connettore a 9 Pin ad angolo retto sul circuito della Demo Board come in figura.

Il circuito dell' "S"meter è connesso al modulo del Ricevitore attraverso questo connettore.

Il Tuner puo' ora essere risaldato nella sua nuova posizione in verticale.

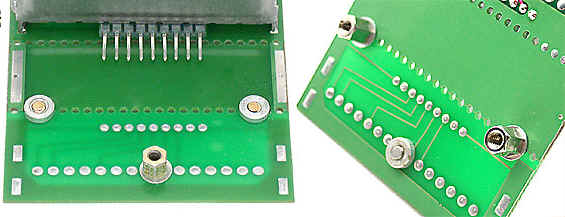

Ora eseguire 3 fori per alloggiare le colonnine che serviranno rispettivamente per fissare la Demo Board al contenitore e per fissare la scheda aggiuntiva del nostro "S" Meter come in figura.

Le colonnine possono essere recuperate da una DB9/DB25 da pannello non più in uso.

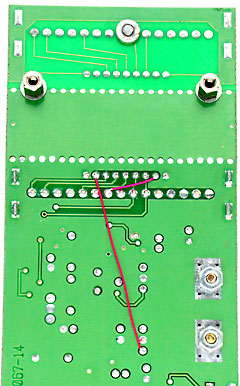

Eseguire questi due ponticelli per collegare il modulo "S" Meter con il segnale proveniente dal RX e la fonte di alimentazione della Demo Board



"S" Meter Circuito Base


Fig. 1

Trovate eventualmente un valore più basso o più alto per la resistenza da 14 K in base alla sensibilità dello strumento che utilizzerete.

In assenza di segnale il livello sarà tra 0.8 e 1.4 volts secondo l' RX utilizzato. La resistenza da 1 K, i diodi e il trimmer da 500 ohm permettono la regolazione per l' azzeramento dello strumento.

Il trimmer da 5K sarà regolato per una indicazione a fondo scala dello strumento in presenza di segnale estremamente elevato.

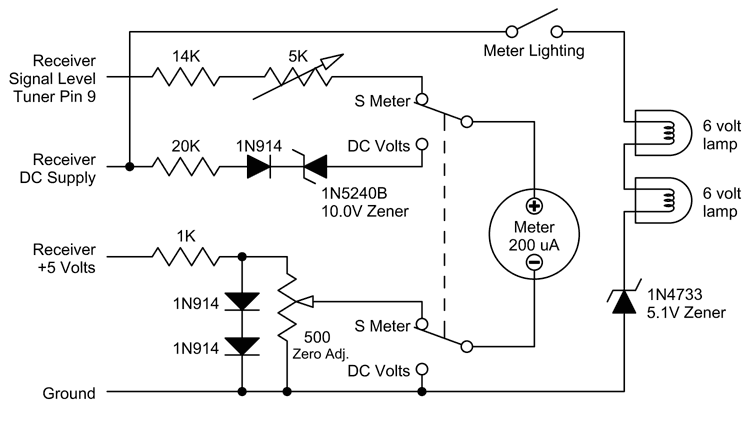

"S" Meter e  Voltmetro


Fig. 2

Nello schema in Figura 2, la versione con strumento illuminato e funzione Voltmetro, per controllare la tensione di alimentazione della Demo Board o lo stato delle batterie in caso di operazioni in portatile.






"S" Meter costruzione su "millefori"



ATV FM Receiver Sensitivity Table
CW
RF Input Level		 13cm COP
Receiver		 13cm Receiver
(2340 MHZ)		 23cm Receiver (1252 MHZ)
Unmodified with ground
on pin 13		 with 10K
on pin 14		 with 8.2K
on pin 14
Notes dBm Noise
Volts		 Signal
Volts		 Noise
Volts		 Signal
Volts		 Noise
Volts		 Signal
Volts		 Noise
Volts		 Signal
Volts		 Noise
Volts		 Signal
Volts		 Noise
Volts
  -130 .016 0.813 .180 1.005 .190 1.099 .150 1.290 .130 1.436 .092
-120 .016 0.814 .180 1.000 .200 1.096 .155 1.290 .120 1.433 .090
-115 .016 0.817 .175 1.009 .190 1.102 .143 1.293 .115 1.434 .095
-110 .020 0.824 .160 1.017 .160 1.111 .128 1.296 .110 1.436 .098
-105 .040 0.849 .110 1.042 .110 1.138 .095 1.325 .080 1.457 .075
0.1V
noise
level		 -103           1.459 .100
-102.5   .860 .100
-101.3         1.330 .100
-100 .250 0.890 .085 1.081 .075 1.174 .069 1.360 .061 1.499 .052
-99       1.159 .100
-98     1.075 .100
-95 .250 0.967 .061 1.160 .460 1.256 .044 1.442 .040 1.577 .036
-90 .110 1.070 .040 1.256 .030 1.356 .029 1.545 .027 1.684 .028
-89 .100
  -85 .050 1.214 .024 1.410 .017 1.515 .017 1.707 .016 1.845 .014
-80 .026 1.376 .014 1.570 .015 1.680 .015 1.871 .010 2.013 .0098
P5 -76.5           2.171 .0070
-76         2.055 .0070
-75 .017 1.555 .0079 1.774 .0070 1.881 .0070 2.073 .0066 3.440 .0062
-74   1.600 .0070
  -70 .012 1.744 .0051 1.974 .0049 2.080 .0049 3.600 .0047 3.740 .0050
-65 .0094 1.939 .0039 3.110 .0039 3.370 .0039 3.770 .0041 3.810 .0044
P5 -62.5 .0070
  -60 .0056 3.150 .0029 3.720 .0036 3.820 .0036 3.830 .0039 3.860 .0042
-55 .0038 3.580 .0027 3.800 .0034 3.900 .0034 3.860 .0038 3.900 .0042
-50 .0026 3.680 .0026 3.850 .0034 3.950 .0034 3.920 .0037 4.160 .0040
AGC
saturation		 -48           4.300 .0040
-45 .0022 3.730 .0025 3.890 .0034 3.990 .0034 4.300 .0037
-40 .0019 3.990 .0025 4.110 .0034 4.300 .0034
-37 .0017   4.300 .0034
-35 .0016 4.140 .0025
-31 .0016 4.270 .0025

Signal Volts = Tuner "S" Meter Signal Strength Output Voltage.
Noise Volts = RMS value of noise at the receiver demodulated video output jack.

P5 is un-modulated CW level required to produce a Noise Free Black Screen.
Noise Free was found to be a noise voltage of .007 volt or less.

AGC is fully saturated when signal voltage reaches 4.30 volts and there is no further increase with signal strength.
