2 x 13 dB   by  I2ROM

Dopo la sua prima apparizione nell'ultima edizione del RADIANT a Novegro nell'area espositiva del G.A.L. eccovi i dettagli di questa semplice ma performante antenna per la banda ATV dei 1240 MHz messa a punto da Roberto ( I2ROM ) che ha sostituito la precedente installata sul ripetitore ATV di Campo dei Fiori ( VA ).

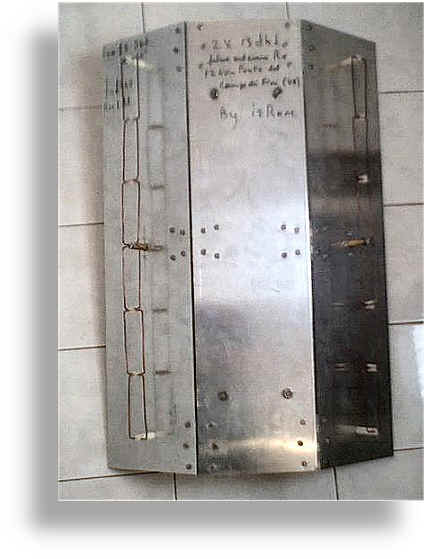

La struttura è basata su 3 pannelli disposti a 120° tra loro ( uno centrale con funzioni meccaniche di supporto e due radianti )    Un sistema a cerniera permette di variare l'angolo dei 2 pannelli radianti tra di loro e di conseguenza l' angolo di "apertura" dell'antenna.  Per i più "smanettoni" è pensabile una versione con variazione motorizzata a distanza.

Roberto dichiara un guadagno tipico di 2 x 13 dB ma strumentalmente ne risultano almeno un paio in più.

Facile la costruzione che non richiede particolare "manico" se non una discreta laboriosità nella messa a punto per ottenere l'esatta impedenza di adattamento al cavo di discesa.   L'operazione richiede di variare la distanza del sistema di 6 losanghe dal piano riflettente fino ad ottenere il minimo R.O.S.

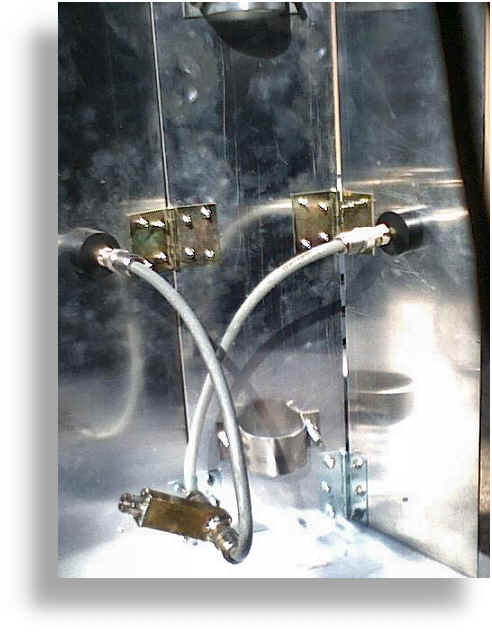

Le misure indicate sono riferite a quanto da noi "constatato sul campo", ma piccole variazione potrebbero rendersi necessarie per una perfetta messa a punto.  Poche le raccomandazioni :  usate per il piano riflettente un piatto in alluminio di almeno 3 mm  ( 5 mm sono l'ottimale )  dato che la struttura risultante è abbastanza imponente ed in aree fortemente ventose potrebbe verificarsi una torsione della struttura e conseguente variazione delle caratteristiche.  Per i distanziali e per il passante centrale utilizzate Teflon e non altri materiali plastici.  L'alimentazione del sistema di losanghe deve avvenire con cavo molto rigido o meglio con Celflex da 1/4" opportunamente infilato quasi senza gioco nel supporto in teflon.   Infine per la costruzione delle losanghe utilizzate filo di rame da 2,5 mm  o tubicino in rame ( quello per impianti termici ) dello stesso diametro e inutile ricordarvi che le saldature devono essere ben fatte !

Non resta che invitarvi a prendere nota delle misure e augurarvi buon lavoro.
