Vengono qui presentati 2 progetti per la realizzazione di antenne SLOT a singola "finestra" da parte di altrettanti costruttori.  A voi la scelta di quello che ritenete pi¨ adatto alle vostre esigenze ...

By Sylvain F8BYC




Ecco una antenna a fessura semplice da realizzare.

Materiale necessario :

  • 60 cm di tubo P.V.C. di diametro 40 mm
  • scotch alluminio per ricoprire tutto il tubo
  • 12 cm di filo nudo da 1mm
  • 1 bout de coax 50 ohms
  • 2 rondelle, 2 viti e 2 capicorda
  • 2 tappi pvc 40mm (opzionali)



Realizzazione : Ricoprire il tubo in P.V.C. con il nastro di alluminio per tutta la sua lunghezza.   Fare pi¨ fascie se la larghezza dello scotch non Ŕ sufficiente ( con scotch da 5 cm di larghezza occorre fare 3 bande di fasciatura )

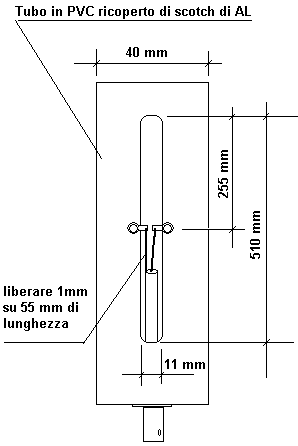

Tracciate la fessura e ritagliate con cutter senza bucare il PVC.
Fatte poi un taglio di 5 cm nel  PVC in prossimitÓ del centro della fessura come in immagine

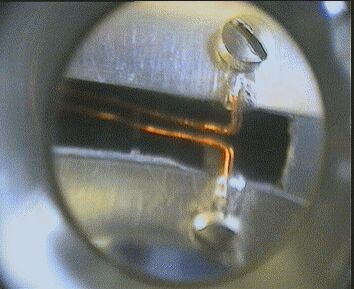

per potere far passare la linea di adattamento che alimenterÓ lo slot. Collegare e regolare lo spazio della linea d'adattamento per il minimo di ROS.

Il resto non pone realmente problemi. Seguire le misure il pezzo di cavo coassiale da 50 ohms passa internamente all'opposto della fessura. Potete utilizzare tappi PPVC per chiudere le 2 estremitÓ del tubo.
Le distanze della finestra dal bordo superiore e inferiore non sono importanti.
Io ho lasciato 3 cm sopra e 12 centimetri sotto.

Regolazioni : La regolazione del ROS si fa modificando la spaziatura tra i 2 fili della linea di adattamento.

Commenti : L'antenna viene disposta verticalmente ed irradia orizzontalmente in modo omnidirezionale.

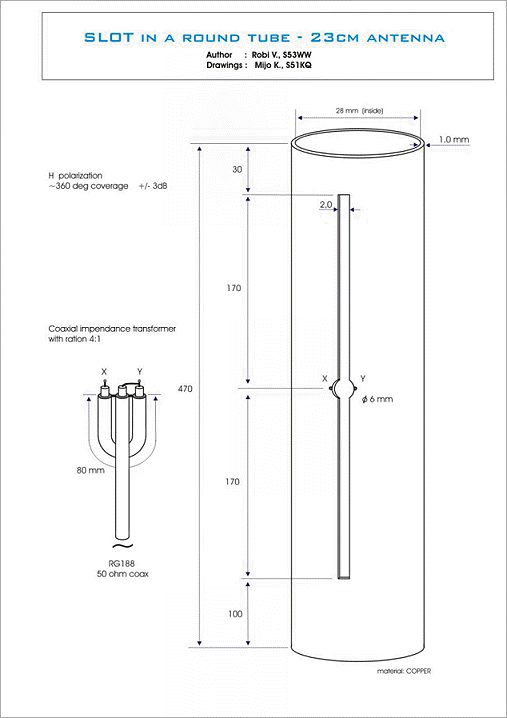

Analogamente ecco la realizzazione di Roby S53WW con la sua "slot" ricavata da un tubo di rame da 30 mm.   Le immagini parlano da sole !
